衛星GNC系統設計及驗證

文章出處：精航偉泰測控儀器(北京)有限公司人氣：-發表時間：2016-04-27 16:24

基于某衛星GNC系統的研發實踐，完成衛星GNC系統的需求建模、系統模型設計、模型數字仿真、模型半物理仿真，最后使用自動代碼生成技術生成衛星GNC系統軟件，加載到星載計算機中，完成衛星的系統測試及在軌驗證。

某型號衛星GNC系統以衛星控制計算機為核心，使用傳感器測量數據進行位置和姿態的導航解算，根據目標進行制導算法設計，控制不同執行機構實現閉環控制。完成衛星總體下達的指向、定位、高精度軌控、相對導航等任務需求。

GNC分系統是典型的控制閉環系統，功能設計主要包括控制算法設計和系統方案設計。控制算法設計主要是根據總體需求和任務約束，設計控制方法以及控制參數尋優。系統方案設計包括GNC系統單機選型、冗余容錯、系統內外通信和時序的設計。

一、基于模型的GNC系統設計

1、系統設計

首先建立了衛星GNC系統的需求模型，完成了利益相關者需求分析。

2、模型設計

模型設計使用Simulink工具進行建模和驗證。以系統中典型的某三軸姿態精確指向功能為例，建立陀螺數據處理、星敏感器濾波、目標姿態計算、姿態機動規劃、姿態控制量計算、動量輪控制和磁卸載模型。具體子功能模型，使用Simulink Library、Matlab Function和Stateflow完成建模，主要實現具體算法和邏輯。

對頂層工作流程、外部變量交互進行建模，將各個子功能模型作為Simulink Function進行調用，如下圖所示。模型設計在架構建?；A(chǔ)上形成工作流調用模型，主要負責將上述功能模塊按時序和邏輯調用。

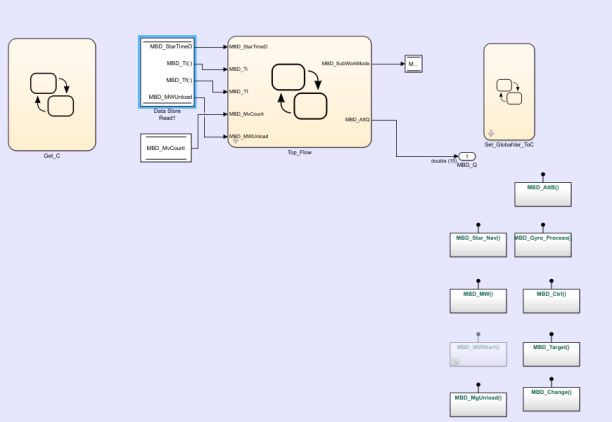

工作流建模和子功能模型調用

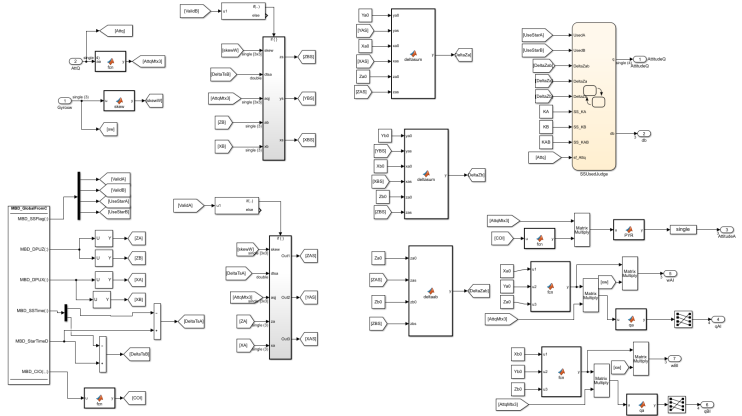

星敏感器濾波模型

建模后需對模型進行單元測試，與工作流模型集成后進行模型組裝測試，并使用Simulink測試管理工具進行比對調試。

二、基于模型的GNC系統驗證

在基于模型的衛星控制系統研發過程中，對系統研發每個階段的設計結果進行了驗證。對系統運行場景模型的驗證，確認系統功能是否滿足GNC系統需求；

1、對系統功能模型的驗證，確認系統架構、接口、狀態邏輯是否滿足系統級需求；

2、建立“衛星GNC系統數字孿生設計平臺”，模型驅動閉環衛星試驗環境，確認衛星GNC系統等的功能/性能/接口；

3、經過全數字仿真驗證后的模型，使用自動代碼生成技術，加載到衛星控制計算機中，進行半實物閉環測試，完成硬件在環測試；

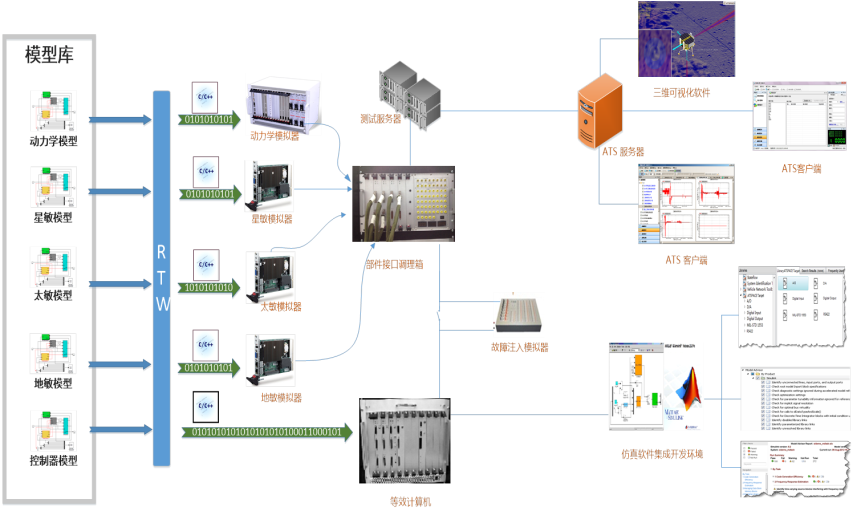

GNC模型的測試驗證采用ATSPACE衛星GNC系統數字孿生設計與驗證平臺構建模型測試驗證環境，分別實現模型規范檢查、模型在環測試、運行時錯誤檢查、軟件在環測試以及硬件在環測試相關測試驗證內容。
